作者：趙敏 劉法旺
導讀
當我們正忙著對智能制造進行各種“智能”意義的解讀時，德國除了在明火執仗的工廠解決方案之外，在另外一條隱秘的小路上走的同樣深入——這個超出了我們熱情洋溢的視線。
工業4.0組件與管理殼
在2015年4月，德國率先提出工業4.0的頂層架構RAMI模型，這個模型甚至先于美國工業互聯網聯盟IIC提出的工業互聯網參考框架IIRA。
圖1 2015年4月 1.0版本 ZVEI
這個RAMI模型給出了德國工業的整體框架體系的思考，而在微觀的基礎上，工業4.0 工作組同時提出了“工業4.0單組件”的概念，并且區分了“工業4.0組件”和“非工業4.0組件”。

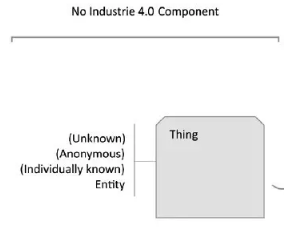

圖2 非工業4.0組件，2015年4月
在很久一段時間，非工業4.0組件是我們所熟悉的“物”，包括設備，元器件，甚至是一個軟件程序。這是一個“黑暗的世界”，它通過既定的執行機構或者特定的連接，實現對外的溝通。
CPS像是一個全新的火把，重新點燃了一切。德國工業4.0決定賦予“非工業4.0組件”以全新的意義。
而這一切，都通過一個叫做“管理殼”進行。
對每一個“物”增加了一個“管理殼”，工業4.0 組件就變得開始能夠?qū)ν膺M(jìn)行有效地交流。“智能體”出現了，無論是一臺智能機床，或者是一個智能傳感器，它都封裝了自己的各種信息，是一個描述了賽博物理系統CPS詳細特性的模型。
管理殼的定義
在工業領域，人們習慣用模型化的方法來提出產品需求、描述產品功能/生產流程、描述和控制各種技術形式（軟、硬、網、機、電、磁、液、氣等）的生產工具。
然而，如何對既定的設備資產，進行更好的定義。本文作者試圖這里給“管理殼”下一個嘗試性的定義。
管理殼是一種遵循各種相關標準，對工業4.0組件的資產特性及技術功能，進行數字化描述的一種殼式管理軟件。有了可用軟件平臺來查詢、讀取的自我描述式的數字化“資產說明書”，資產由此而變得可管理、可操作。

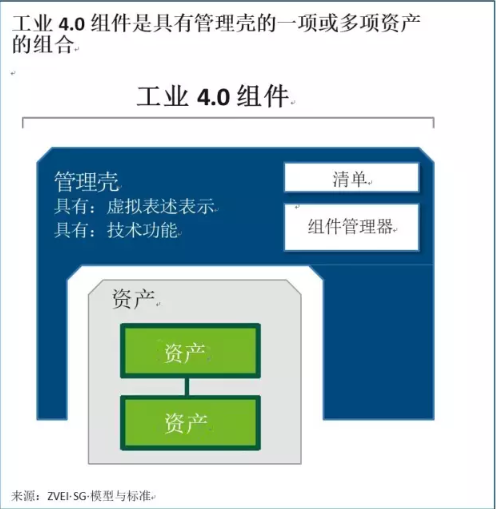

圖3 管理殼，ZVEI，2016.11
管理殼基本構成為“清單+組件管理器”。清單”用來表示組件內容目錄，如功能、信息、通信等業務活動的層次范圍；“組件管理器”來管理組件范圍內的相關資產。管理殼清晰界定該組件所在的層次、價值流、級別，確認了所需的數據、功能與安全要求，規避了因?yàn)椴话礃?biāo)準建設組件系統而在未來可能發生的信息失控問題。
可以把管理殼形象地理解為是一種給所有企業資產穿上了“數字化馬甲”，可讓那些原先不好管理、不能管理的資產，都有了唯一的標識。
以某個“數字化工廠（DF）”中的零部件——電機軸為例，如圖2所示，如果將電機軸的管理殼結構從左至右展開，可以看到在整個DF的視圖的“清單”中有總資產和管理殼的標識，通過API而映射為DF的“標頭”，“標頭”中的特性列表保證了DF的有形資產與管理殼在各自工作環境中的識別與認證，保證了在恰當?shù)臅r(shí)間引用部分資產與視圖的能力。
圖4 管理殼的結構，德國ZVEI，2016年11月
管理殼“標頭”之下是“主體”。“組件管理器”負責管理“主體”的各子模型。子模性包含了資產特性的層次、系統級別，可以針對不同的資產引用各種數據與功能（上圖中白色幾何元素）。這些被引用的數據主要運行在信息層。
通過管理殼的確定，所有的資產，所有的對應模型，都可在全生命周期中被管理平臺識別、交互、實施、驗證、維護，能夠?qū)崿F(xiàn)數字化的虛擬產品開發和自動測試，以適應和響應現代制造系統內外部的高度的不確定性（部門協調、客戶需求、供應鏈變化等），優化制造資源配置，力爭真正實現工業升級。
這意味著借助于管理殼，我們終于可以用數字模型和語言，來體現業務、功能、信息、交流綜合、資產的整體價值，包括這些內容來自哪里。這使得設備相連，可以真正實現整個時間線上的價值流的自由流動，成為實體世界與虛擬世界的無縫連接。
管理殼的價值
管理殼中的諸項內容都盡量做到遵從標準，為未來的系統擴展和萬物互聯打好基礎。圖3簡介了管理殼及子模塊的特性需要符合的標準與規范。

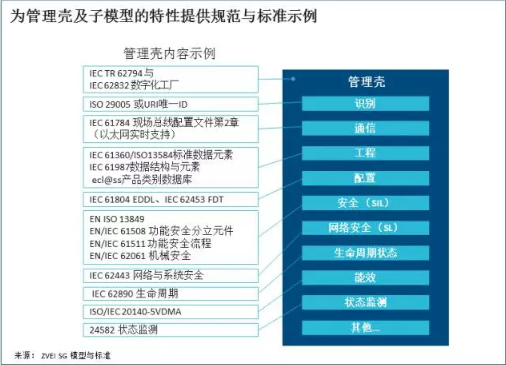

圖5 管理殼需要符合的標準
有了這些基本的規范與標準示例，管理殼之間，就可以開始進行數據與信息的交換。在圖4中，管理殼之間的“連線”，實際上就是某種形式上的數據總線（或“數字主線”），因?yàn)樗匈Y產之間的數據檢索、查詢與交換所形成的數據流，都是跑在數據總線上的。

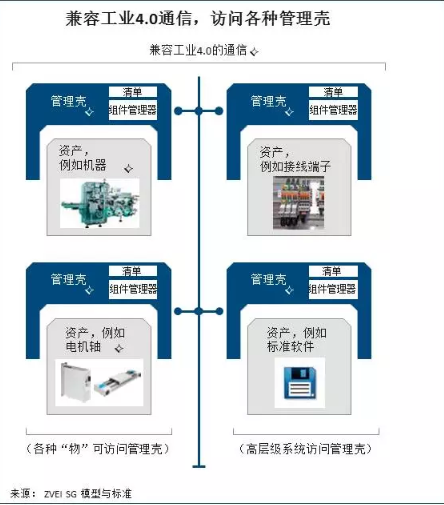

圖6 管理殼的互聯性，ZVEI，2016.11
當原有的那些物理實體的各種資產，都有了一個機器可讀、語義相通、適用于生產系統所有生命周期階段的管理殼，那么人、機、物萬物互聯網的時代就真正來到了。
遵從各種標準來構建管理殼及所屬的子模塊，對企業來說是非常必要的。只要堅持按照相應的標準、規范持續地做下去，那么任何一個企業的工業4.0系統的建設結果，未來都具有以下三大益處。

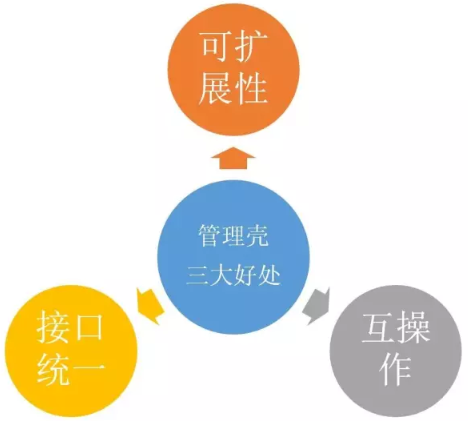

圖7 管理殼的價值
• 以高度模塊化的方式來構建和擴展自身的系統，所有的系統擴展都以類似于樂高積木的方式搭接而成；
• 基于標準的協議與接口與其他國內外合作伙伴順暢交換數據，而無需為此單獨開發特定的數據轉換工具；
• 所有的有管理殼的資產之間，都可以實現信息的互通、互操作。
管理殼與CPS
如果為了簡單描述，不妨略帶武斷地說，CPS是工業4.0的使能技術，而管理殼則是CPS的一個標準化的界面。管理殼與CPS，二者是分工合作、完美協作，實現兩個最優：
資產最優管理：管理殼讓所有的系統組件之間、系統的系統（SoS）之間變得容易集成、容易打通。盡管管理殼的作用是以給系統和系統組件穿上具有唯一標識的“數字化馬甲”、促進互聯互通為主，并不負責深入到物理實體內部。
資源最優配置：打通二者的界限與隔閡，把知識和算法嵌入軟件，軟件嵌入芯片，芯片嵌入到物理實體之中，由此而最終讓系統行為在賽博的作用下變得精確可控，讓企業資源得到最優配置。
不固根基，難起高樓。德國工業4.0從RAMI和 CPS體系出發，穩扎穩打地來構建工業4.0基礎組件。而深入了解管理殼，則是理解工業4.0最為基礎的必修功課。
如果要實現CPS更為廣泛的應用，很難躲開對管理殼的深入研究和應用。
后 記
通過對工業4.0組件和管理殼的研究，我們看到了德國工業4.0相關的協會學會的穩扎穩打，跟工業4.0實踐一步一呼應，這給我們留下了深刻的印象。中國智能制造，需要這樣的更接地氣的理論模型和應更用研究的對接，這樣才能推進中國制造走向更穩健的未來。
